तापन दक्षता एवं प्रदर्शन
इंडक्शन हीटिंग वर्कपीस को गर्म करने के लिए एड़ी धाराओं और त्वचा के प्रभाव पर निर्भर करता है। कुंडल ज्यामिति सीधे चुंबकीय क्षेत्र वितरण को आकार देती है, जो बदले में हीटिंग की एकरूपता को नियंत्रित करती है। गोलाकार ट्यूब कॉइल्स, ट्यूब झुकने की बाधाओं से सीमित, अक्सर असमान क्षेत्र उत्पन्न करते हैं।
एडिटिव मैन्युफैक्चरिंग डी {{0}आकार, वर्गाकार और पूरी तरह से अनुकूलित क्रॉस {{1}सेक्शन को सक्षम बनाता है जो कार्य क्षेत्र पर फ्लक्स एकाग्रता में सुधार करता है। हमारे ग्राहक कार्यक्रमों और आंतरिक बेंचमार्क में, अनुकूलित एएम कॉइल ज्यामिति आमतौर पर हीटिंग एकरूपता और थर्मल चक्र जीवन में औसत दर्जे के लाभ के साथ तुलनीय ब्रेज़्ड ट्यूब कॉइल्स की तुलना में 10-25% तक हीटिंग दक्षता में सुधार करती है।
प्रदर्शन तुलना
|
पैरामीटर |
पारंपरिक तांबे का तार |
3डी-प्रिंटेड इंडक्शन कॉइल |
विशिष्ट सुधार |
|
तापन एकरूपता (शिखर-से-शिखर ΔT) |
±15–20% |
±5–10% |
≈50-70% की कमी |
|
सतही विद्युत घनत्व (किलोवाट/सेमी²) |
0.5–2 |
1–4 |
2× तक अधिक |
|
सिस्टम ऊर्जा दक्षता |
60–75% |
75–88% |
+10-15 अंक |
|
कुंडल सेवा जीवन (थर्मल चक्र) |
आधारभूत |
≈2× आधार रेखा |
2× तक अधिक लंबा |
तुलना वर्कपीस की ज्यामिति, आवृत्ति और कर्तव्य चक्र पर निर्भर करती है। शक्ति{{1}घनत्व श्रेणियां विशिष्ट सतह को सख्त करने के कर्तव्यों को दर्शाती हैं; विद्युतचुंबकीय सिमुलेशन के माध्यम से प्रत्येक एप्लिकेशन के लिए मानों को पुनः सत्यापित किया जाना चाहिए।
ठंडा करने की क्षमता
उच्च -शक्ति वाले कॉइल तांबे में ही महत्वपूर्ण ओमिक ऊष्मा को नष्ट कर देते हैं। पर्याप्त शीतलन के बिना, तांबा नरम हो जाता है, इन्सुलेशन ख़राब हो जाता है, और कुंडल विफल हो जाता है। पारंपरिक ब्रेज़्ड या घाव वाले कॉइल सीधे या सीधे मुड़े हुए टयूबिंग पर निर्भर करते हैं, जिससे असमान प्रवाह और हॉटस्पॉट निकलते हैं।
3डी-प्रिंटेड इंडक्शन कॉइल्सअनुरूप शीतलन चैनलों का उपयोग करें जो हीटिंग सतह के समोच्च का पालन करते हैं। यह शीतलक को वहां रखता है जहां वास्तव में गर्मी जमा होती है, जिससे तापमान नियंत्रण में सुधार होता है और निरंतर उच्च {{1}शक्ति संचालन का समर्थन होता है।
विशिष्ट शीतलन क्षमताएँ:
न्यूनतम स्व-सहायक कूलिंग चैनल व्यास: ~1.5 मिमी
समान ताप निष्कर्षण के लिए अनुकूलित जल प्रवाह दर और चैनल रूटिंग
समान भार पर तुलनीय ब्रेज़्ड कॉइल्स की तुलना में कॉइल {{0}सतह तापमान में 20-50 डिग्री की कमी (ज्यामिति -निर्भर)
शीतलन प्रदर्शन तुलना
|
विशेषता |
पारंपरिक ब्रेज़्ड कॉपर ट्यूब |
3डी-प्रिंटेड इंडक्शन कॉइल |
|
चैनल ज्यामिति |
सीधा या बस मुड़ा हुआ |
हीटिंग सतह के अनुरूप |
|
संयुक्त गिनती |
एकाधिक ब्रेज़्ड जोड़ (रिसाव जोखिम) |
मोनोलिथिक - कोई आंतरिक जोड़ नहीं |
|
प्रवाह एकरूपता |
असमतल |
सिमुलेशन के माध्यम से अनुकूलित |
|
सेवा जीवन |
आधारभूत |
≈2× बेसलाइन (सामान्य) |
सीएफडी सिमुलेशन और थर्मल इमेजिंग लगातार शीतलन लाभ की पुष्टि करते हैं, और डिजाइन योग्यता थर्मल प्रबंधन प्रणालियों से संबंधित एएसटीएम और आईएसओ विधियों का पालन करती है।
भौतिक गुण
हम इंडक्शन कॉइल के लिए मुख्य रूप से शुद्ध तांबे (99.9% Cu से अधिक या उसके बराबर) का उपयोग करते हैं। प्रसंस्करण के बाद, विद्युत चालकता गढ़ा तांबे के करीब 95-98% IACS - तक पहुंच जाती है। तापीय चालकता (~390 W/m·K) कुशल ताप अपव्यय का समर्थन करती है, जबकि कम प्रतिरोधकता प्रेरण दक्षता को बरकरार रखती है।
सामग्री तुलना
|
संपत्ति |
शुद्ध तांबा (3डी मुद्रित) |
बेरिलियम कॉपर (BeCu) |
CuCrZr मिश्र धातु |
पीतल (सामान्य) |
|
विद्युत चालकता (% IACS) |
95–98% |
15–45% |
75–85% |
26–28% |
|
तापीय चालकता (W/m·K) |
~390 |
~105–230 |
~320 |
~109–121 |
|
तन्यता ताकत (एमपीए, पोस्ट-संसाधित) |
200–260 |
410–1380 |
300–500 |
310–550 |
|
कॉइल्स के लिए सर्वोत्तम फिट |
उच्चतम दक्षता |
अधिक शक्ति |
शक्ति + चालकता |
कम लागत |
चूँकि -मुद्रित शुद्ध तांबा उच्च तन्यता ताकत (~300-350 एमपीए) दिखा सकता है लेकिन कम चालकता और लचीलापन दिखा सकता है; उपरोक्त मान अधिकांश कॉइल अनुप्रयोगों के लिए अनुशंसित एचआईपी + एनील्ड डिलीवरी स्थिति के लिए हैं।
Pure copper remains the preferred coil material when peak heating efficiency is required. With HIP and annealing, AM copper density reaches >99.5%, और प्रदर्शन गढ़ा तांबे के करीब है।

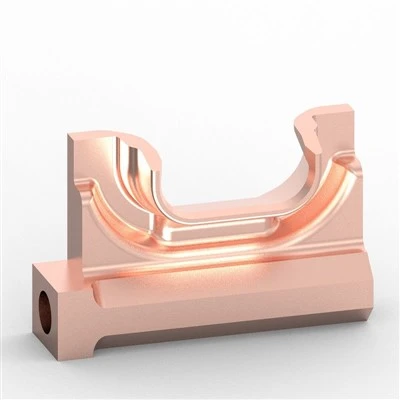

डिज़ाइन क्षमता
3डी -मुद्रित इंडक्शन कॉइल अत्यधिक ज्यामितीय जटिलता का समर्थन करते हैं: सिंगल {{2}टर्न, मल्टी{3}टर्न, हेलिकल, वेरिएबल क्रॉस{{4}सेक्शन, और इंटीग्रेटेड कंफर्मल कूलिंग - सभी एक मोनोलिथिक भाग में।
पारंपरिक विनिर्माण की तुलना में मुख्य लाभ:
आंतरिक ब्रेज़्ड जोड़ों को हटाने से रिसाव का जोखिम कम हो गया और यांत्रिक अखंडता में सुधार हुआ
टोपोलॉजी{{0}बेहतर चुंबकीय क्षेत्र आकार देने के लिए अनुकूलित आकार
एफईए इलेक्ट्रोमैग्नेटिक और थर्मल सिमुलेशन सहित पूर्ण डीएफएम समर्थन
तकनीकी निर्देश:
आयामी सटीकता: विशिष्ट विशेषताओं पर ±0.1 मिमी
न्यूनतम दीवार की मोटाई: 0.4 मिमी
न्यूनतम आंतरिक शीतलन चैनल व्यास: 1.5 मिमी
इंडक्शन कॉइल्स के लिए 3डी प्रिंटिंग प्रक्रियाएं
|
प्रक्रिया |
सर्वोत्तम उपयोग का मामला |
टिप्पणियाँ |
|
लेजर पाउडर बेड फ्यूजन (एलपीबीएफ) |
उच्चतम-परिशुद्धता वाले छोटे से मध्यम कुंडल |
सर्वोत्तम संकल्प और सख्त सहनशीलता; माइक्रो-इलेक्ट्रॉनिक्स कॉइल्स के लिए पसंदीदा |
|
बाइंडर जेटिंग (बीजेटी) |
जटिल आंतरिक शीतलन, मध्यम मात्रा में उत्पादन |
सतह की फिनिश और आंतरिक {{0}चैनल जटिलता का अच्छा संतुलन; सिंटरिंग की आवश्यकता है |
|
निर्देशित ऊर्जा जमाव (DED) |
बड़े कॉइल या उच्च मूल्य वाली असेंबलियों की मरम्मत |
उच्च जमाव दर; क्लैडिंग और घटक मरम्मत के लिए आदर्श |
सिफारिश:अधिकांश औद्योगिक हार्डनिंग और ब्रेज़िंग कॉइल्स के लिए, शुद्ध तांबे में एलपीबीएफ चालकता, आंतरिक चैनल गुणवत्ता और आयामी नियंत्रण का सबसे अच्छा संयोजन प्रदान करता है। बाइंडर जेटिंग तब आकर्षक होती है जब उत्पादन की मात्रा और चैनल जटिलता दोनों अधिक हों।
पोस्ट -कॉइल प्रदर्शन के लिए प्रसंस्करण
as{0}}मुद्रित अवस्था एक प्रारंभिक बिंदु है। एएम इंडक्शन कॉइल्स को औद्योगिक ताप{2}उपचार वातावरण में जीवित रहने के लिए, हम एक मल्टी{3}स्टेज पोस्ट{{4}प्रसंस्करण वर्कफ़्लो लागू करते हैं:
वैक्यूम सिंटरिंग (केवल BJT) -बाइंडर बर्नआउट के बाद पूर्ण घनत्व और लक्ष्य IACS चालकता प्राप्त करता है।
हॉट आइसोस्टैटिक प्रेसिंग (HIP) -अवशिष्ट माइक्रोप्रोसिटी को बंद करता है; घनत्व और थकान भरे जीवन में सुधार करता है।
हाइड्रोजन या निष्क्रियता-वायुमंडल एनीलिंग -अवशिष्ट तनाव से राहत मिलती है और लचीलापन बहाल होता है, जिससे थर्मल साइक्लिंग के तहत दरार का खतरा कम हो जाता है।
परिशुद्धता सीएनसी मशीनिंग -महत्वपूर्ण संभोग सतहों पर सहनशीलता को मजबूत करता है, आमतौर पर ±0.01 मिमी तक।
भूतल उपचार -उच्च आवृत्तियों पर त्वचा के प्रभाव के नुकसान को कम करने के लिए सिल्वर प्लेटिंग, या कठोर ठंडे पानी के वातावरण में संक्षारण प्रतिरोध के लिए इलेक्ट्रोलेस निकल प्लेटिंग।
अनुकूलन सेवा
हम अंत से लेकर {{1} तक कस्टम कॉपर इंडक्शन कॉइल सेवाएं प्रदान करते हैं:
- आवश्यकताएँ चर्चा और अवधारणा विकास
- विद्युत चुम्बकीय और थर्मल सिमुलेशन के साथ डीएफएम समीक्षा
- शुद्ध तांबे में 3डी प्रिंटिंग
- पोस्ट {{0}प्रसंस्करण (एचआईपी, एनीलिंग, मशीनिंग, सतह परिष्करण)
- अनुरूपता प्रमाणपत्र और आयामी रिपोर्ट के साथ निरीक्षण, परीक्षण और वितरण
अनुकूलन विकल्पों में शामिल हैं:
▲ बाहरी आयाम, घुमावों की संख्या, क्रॉस-सेक्शन प्रोफ़ाइल
▲ कंफर्मल कूलिंग{{0}चैनल लेआउट और कनेक्शन प्रकार (थ्रेडेड, फ़्लैंज्ड, क्विक-कनेक्ट)
▲ सतही परिष्करण और चढ़ाना
समय सीमा:मानक डिज़ाइन के लिए 5-10 कार्य दिवस; अत्यधिक अनुकूलित कॉइल्स के लिए 10-15 कार्य दिवस। न्यूनतम ऑर्डर मात्रा: 1 टुकड़ा।
फ़ील्ड परिणाम
♦ ऑटोमोटिव केस:एक ईवी टियर-1 आपूर्तिकर्ता ने गियर सख्त करने के लिए ब्रेज़्ड असेंबली को हमारे मोनोलिथिक एएम कॉइल से बदल दिया, जिससे चक्र का समय ~ 12% कम हो गया और ब्रेज़्ड जोड़ों पर रिसाव बिंदुओं को हटा दिया गया।
♦ एयरोस्पेस अनुप्रयोग:टरबाइन के लिए एक कस्टम {{0}प्रोफाइल कॉइल {{1}ब्लेड ब्रेज़िंग ने ग्राहक परीक्षण में पूरे कार्य क्षेत्र में ±5% के भीतर हीटिंग एकरूपता हासिल की।
फ़ील्ड परिणाम प्रोग्राम विशिष्ट होते हैं और वर्कपीस ज्यामिति, आवृत्ति और प्रक्रिया नियंत्रण पर निर्भर होते हैं; हम अलग-अलग सिस्टम में समान नंबरों की गारंटी देने के बजाय प्रत्येक नए आवेदन के लिए योग्यता प्रक्रिया दोहराते हैं।
